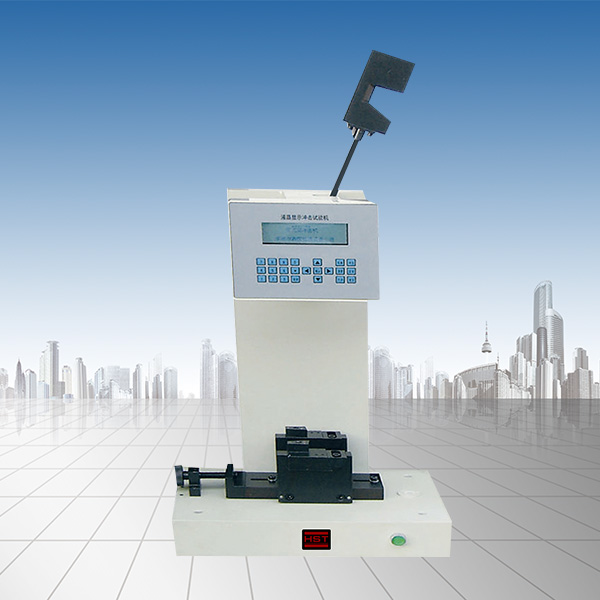

組合式簡支梁、懸臂梁沖擊試驗機
組合式簡支梁、懸臂梁沖擊試驗機
產品分類： 沖擊試驗機
產品概述：XJJUD-50組合式簡支梁、懸臂梁沖擊試驗機是一種多功能沖擊試驗機。主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料沖擊韌性的測定，是化工行業、科研單位、大專院校、質量檢測等部門理想的測試設備。
XJJUD-50組合式簡支梁、懸臂梁沖擊試驗機是一種多功能沖擊試驗機。主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料沖擊韌性的測定，是化工行業、科研單位、大專院校、質量檢測等部門理想的測試設備。
特點：該機是一種結構簡單、操作方便、數據準確、性能可靠的檢測儀器，容簡支梁、懸臂梁沖擊試驗機為一體。該沖擊試驗機均采用LCD液晶顯示器顯示試驗結果，使讀數更直觀，提高了沖擊機的精度和準確度，簡支梁沖擊能量為7.5、15、25、50J，懸臂梁沖擊能量為11、22J（含三把錘六種能量）。
1. 簡支梁沖擊試驗機主要技術參數完全符合GB／T 1043、JB／T 8762、IS0 179等標準的規定。（詳見技術參數表）
2. 懸臂梁沖擊試驗機主要技術參數完全符合GB／T 1843、JB／T 8761、 IS0 180等標準的規定。（詳見技術參數表）
技術性能和參數：
1.技術參數表
|
規格
|
XJJ-50
|
XJU-22
|
|
|
速度
|
3.8 m/s
|
3.5 m/s
|
|
|
擺錘能量
|
7.5、15、25、50J
|
11J、22J
|
|
|
擺錘力矩
|
Pd7.5=4.01924Nm
Pd15＝8.03848Nm
Pd25=13.39746Nm
Pd50＝26.79492Nm
|
Pd11＝5.8949Nm
Pd22=11.7898Nm
|
|
|
打擊中心距
|
395mm
|
335mm
|
|
|
擺錘揚角
|
150°
|
150°
|
|
|
刀刃圓角半徑
|
R=2±0.5mm
|
R=0.8±0.2mm
|
|
|
鉗口圓角半徑
|
R=1±0.1mm
|
R=1±0.1mm
|
|
|
鉗口支撐線間距離
|
60 mm、62 mm、70 mm
|
楔形自夾鉗口、通用型
|
|
|
沖擊刀刃夾角
|
30°±l°
|
30°±l°
|
|
|
擺錘空沖擊
能量損失
|
0.5%
|
0.5%
|
|
2、性能：
1）數顯示沖擊試驗機具有角度測量、清零功能；能量損失測量并自動補償功能；自動計算沖擊強度、標準偏差等功能。測量精度高，試驗速度快等特點。
精度：0.1%；
小指示值：0.01J
2）懸臂梁鉗口采用楔形自夾鉗口，裝夾自如，是我公司新研制的產品。
三、儀器外形尺寸：550mm×350mm×850mm
四、儀器凈重：160kg
(以上參數僅供參考，詳細參數以真實設備為主)
